一台AFA搞定4000虚拟桌面

近日，由戴尔公司申报的“戴尔教育云解决方案”，以及“都江堰教育局教育云桌面系统项目”案例，成功通过了由中央电化教育馆发起的“2017年数字校园综合解决方案”检测和验证。

中央电化教育馆

中国教育部所属负责电化教育的专门机构

看着眼前的中央电化教育馆，让我想起了另一家与戴尔有些渊源的单位——都江堰教学仪器电化教育站。

戴尔端到端VDI方案 打造都江堰教育云

2008年四川省都江堰发生地震，在震后恢复重建的过程中，都江堰教育局将社会各界捐赠的各类学习终端，如上网本、笔记本电脑、台式机进行了快速部署。随着时间的推移，各学校多种品牌、多样配置的教学IT终端，由于性能、品牌不一致，导致出现管理不便、维护低效、安全性差，运营成本日益增多等问题。

都江堰教育局引入戴尔端到端的解决方案

在这种背景下，都江堰教育局引入戴尔端到端解决方案。在新构建的云桌面系统上面，都江堰教育局为教师提供了4500个个人专属虚拟桌面，未来每位教师都拥有自己的云桌面和独立的个人存储空间。同时，系统提供了2000个可自动还原的计算机教学专用虚拟桌面，学生们可以随时随地进行远程连接（假如安全策略允许），访问学习资源。

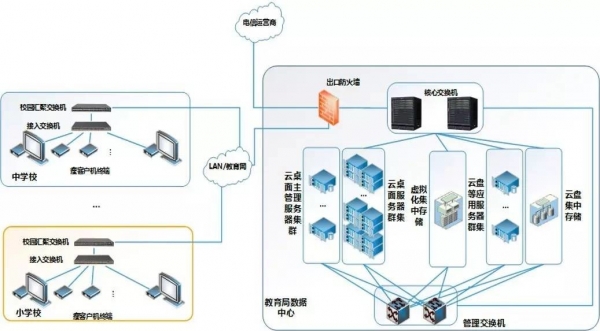

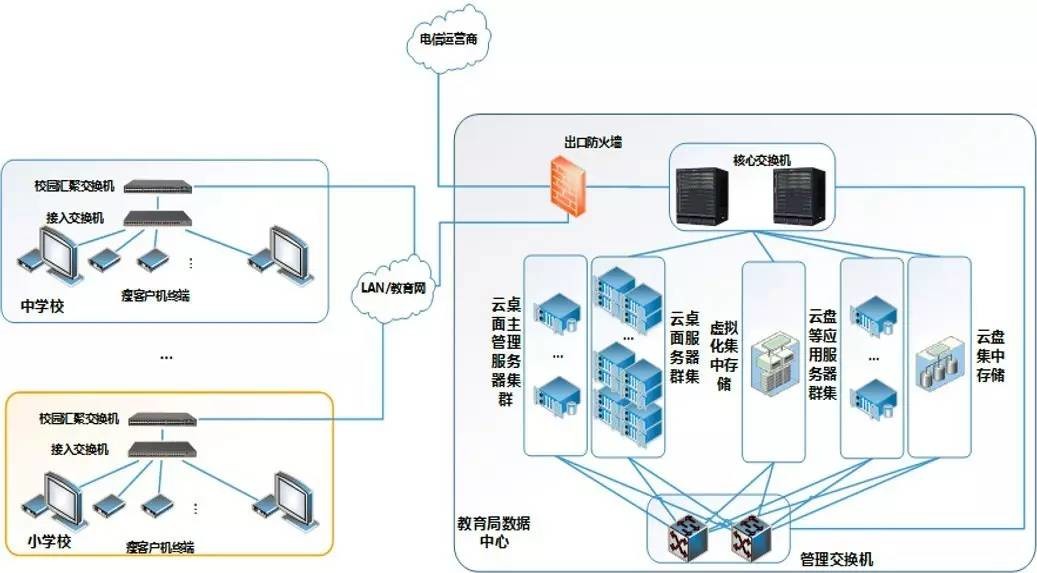

都江堰教育云桌面系统总体架构

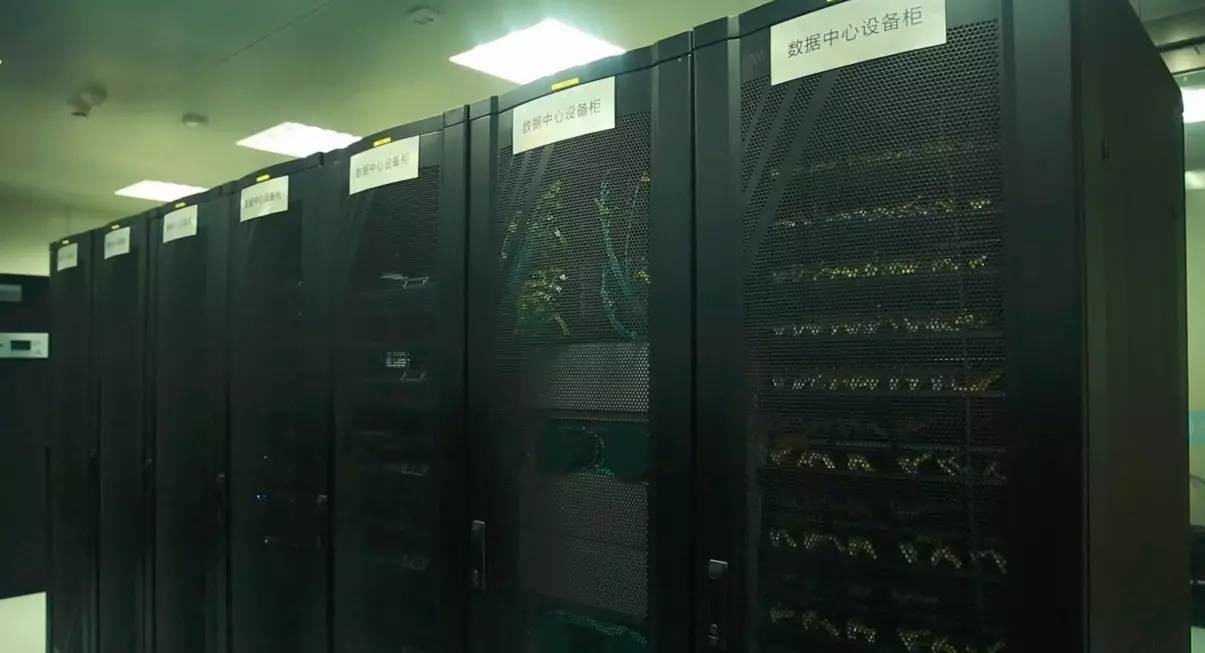

在整套教育云系统中，共部署了数十台PowerEdge服务器；多套Dell存储系统分别承担虚拟化集中存储（全闪存配置）和云盘集中存储（上百块大容量NL-SAS硬盘）；Dell核心网络交换机、管理交换机若干。

都江堰教学仪器电化教育站副站长程鑫表示：“在都江堰信息化建设的规划、部署和维护等阶段，戴尔为我们提供了连贯一致的高效化技术支持，帮助我们顺利完成了项目的建设和应用。现在，各学校IT终端的配置灵活性、管理高效性、使用便捷性、数据安全性均获得全面提升。通过桌面虚拟化，IT人员可以对所有的桌面虚拟机进行统一管理，节省了90%的时间和精力，IT维护效率提升10倍有余。”

戴尔教育云通过数字校园解决方案测试

由于产品技术的发展演进，结合当前主流用户实际需求，本次在中央电化教育馆申报的戴尔教育云解决方案中的硬件配置进行了适当调整，其中主要设备包括：

• Dell PowerEdge服务器

• DellSC存储系统

• Dell三层交换机

• 光纤通道交换机（可选）

• Dell Wyse瘦客户端

• Dell液晶显示器

• Dell微型计算机ChengMing（成铭）

在该方案中还加入了两款戴尔瘦客户机——Wyse，早在被Dell收购之前已经是全球名列前茅的瘦客户端/VDI解决方案厂商，精通桌面虚拟化技术的工程师为本次测试搭建了功能丰富且成熟的CitrixXenDesktop和VMwareHorizonView两套软件环境。同时戴尔端到端IT基础架构硬件具有良好的开放兼容性，配合基于开源技术的国产客户端云计算虚拟化软件，也经过了长时间的验证。

都江堰教育云桌面系统

经过一系列现场演示和交流，中央电化教育馆参与本次检测的老师对戴尔教育云解决方案给予了一致认可。

一套全闪存阵列 轻松支撑3000-4000个虚拟桌面

引用自参考架构文档

《3,000 Persistent VMware View VDI Users on Dell EMC SC7020 Storage》以下同

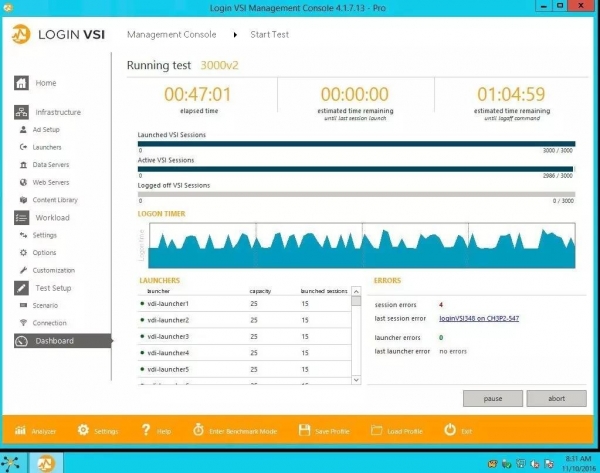

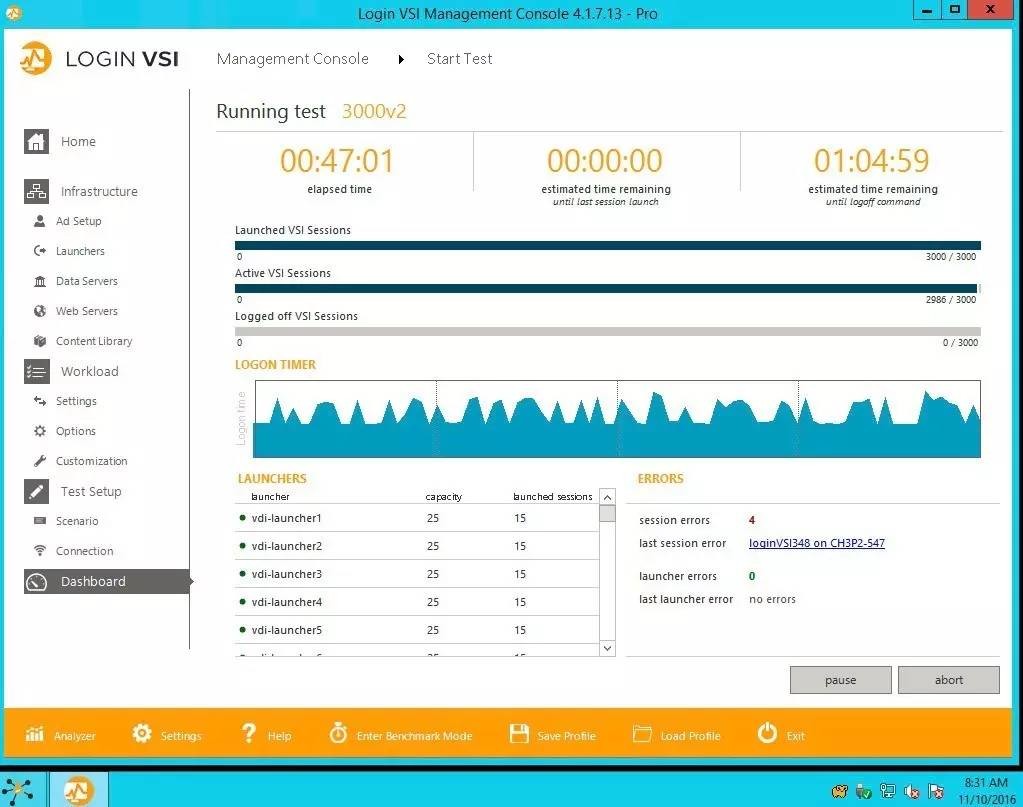

上图为使用一套DellSC7020全闪存阵列进行的LoginVSI测试，共配置了30个1.6TBSSD。按照每虚拟机（桌面）20 IOPS来计算，可以充分胜任并发运行Windows 7的3,000个持久化终端用户。VDI环境属于重度写入场景，模拟测试显示出SC7020可以适用于写I/O比例较高的工作负载。下面是详细的性能图表：

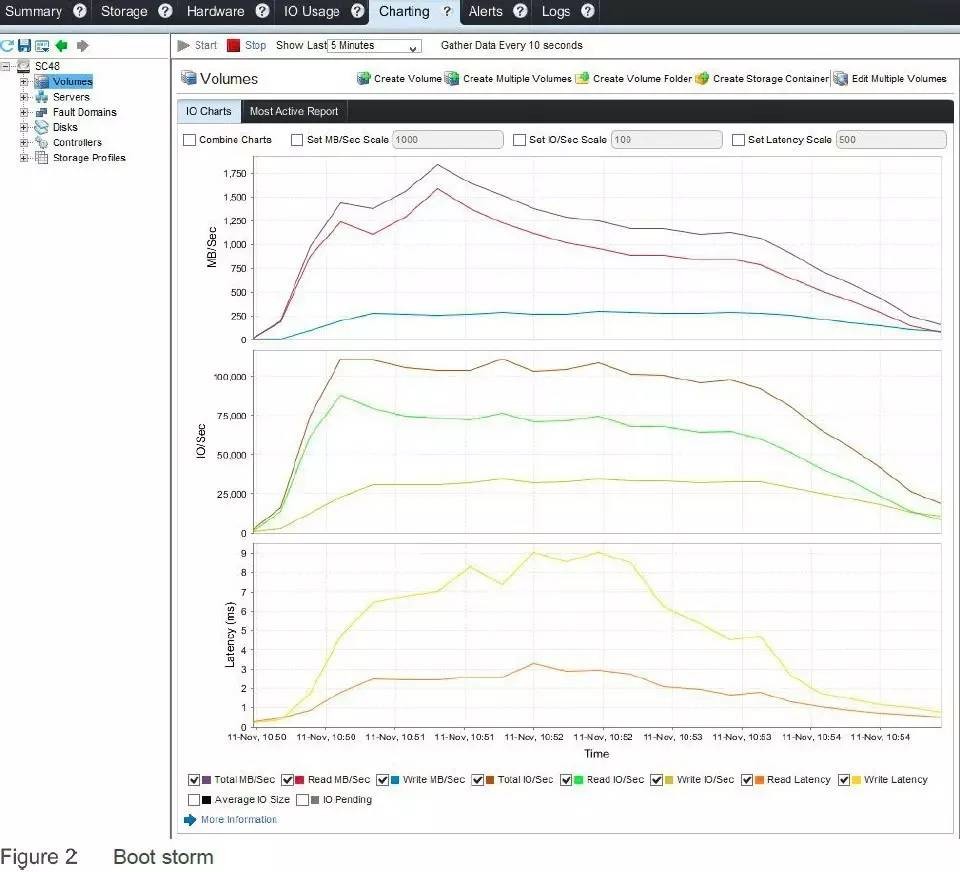

启动风暴测试：启动全部3,000个Windows桌面操作系统，只用了不到5分钟的时间。如果是用传统的未经优化配置的磁盘阵列，支撑这样大的并发负载可能需要1小时甚至更长时间。

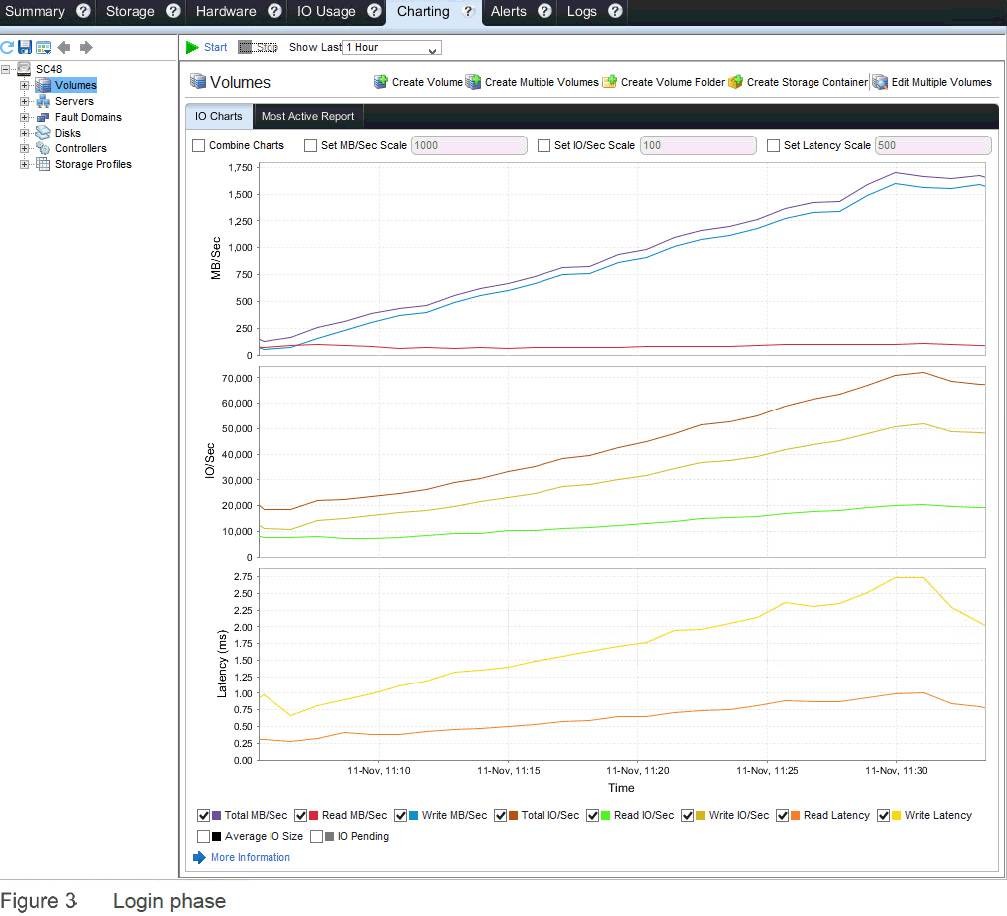

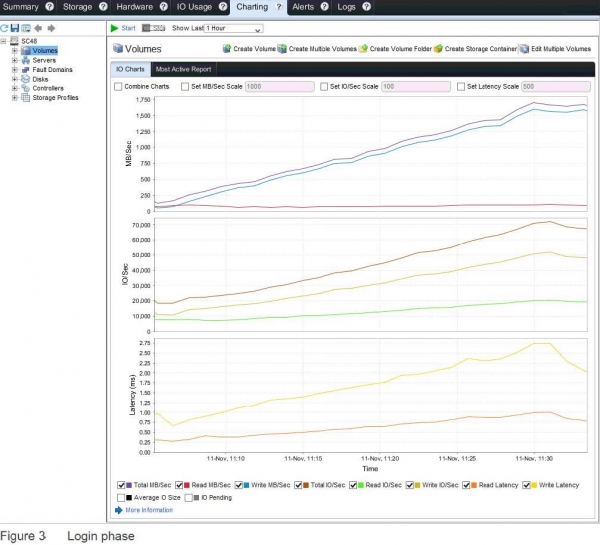

登录阶段测试

更多资料显示，Dell定位高端的SC9000阵列在全闪存配置下运行LoginVSI，通过了4000个持久化虚拟桌面用户的测试。

始终可用 瞬时备份/恢复、高效分层存储

大家知道企业级存储有个可用性的参数，尽管从驱动器RAID保护、控制器、电源到风扇组件等都有冗余设计，但谁也不敢轻易承诺自己的系统能够100%无故障运行。

既然一套设备如此，对于要求较高的关键业务，用存储双活来进一步提高可用性是个好办法。如果觉得单数据中心有风险还可以配置同城多站点。

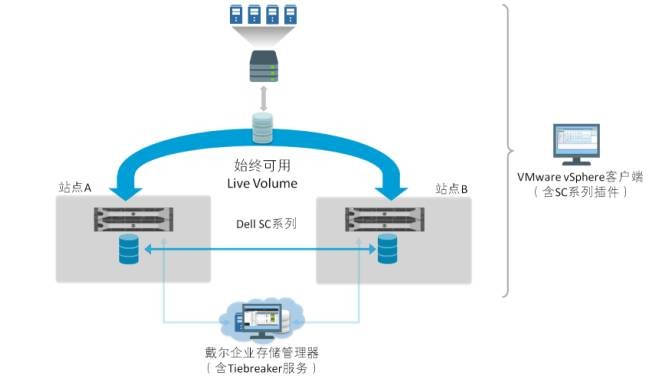

使用Dell Storage SC系列Live Volume的VMware Metro Cluster远程跨站点集群，图片引用自《ESG Lab Review - Always Available Dell Storage SC Series》

这个是戴尔Live Volume架构示意图。从Storage Center 6.7软件版本开始Compellent对存储双活和两地三中心切换的支持不断增强，并通过VMwrae、微软Hyper-V相关认证。

除了可用性之外，历史数据的保护也是广大用户很关心的方面。传统离线备份由于时间窗口集中，对正常运行的业务影响比较明显，故通常规划在夜间这样的低负载时段进行，对于虚拟机也是如此。而每天一次的粒度，一旦遇到数据破坏，只能恢复到上一次备份时的状态，恢复时间也跟数据量大小有关。因此，有一部分用户会青睐CDP（持续数据保护）。

而作为DellSC的用户，由于高效的快照功能免费集成了，不需要添加专门的CDP设备，就可以实现分钟级恢复点。瞬时完成备份、即时恢复。与传统备份、复制，以及新兴的双活存储均可做为互补。大家可以记下几个数字：1、分钟级甚至更小间隔的快照；2、SC7020总共支持16384个快照，SC9000支持32000个；3、单个LUN在创建1000个快照的情况下仍然能保持理想的性能。

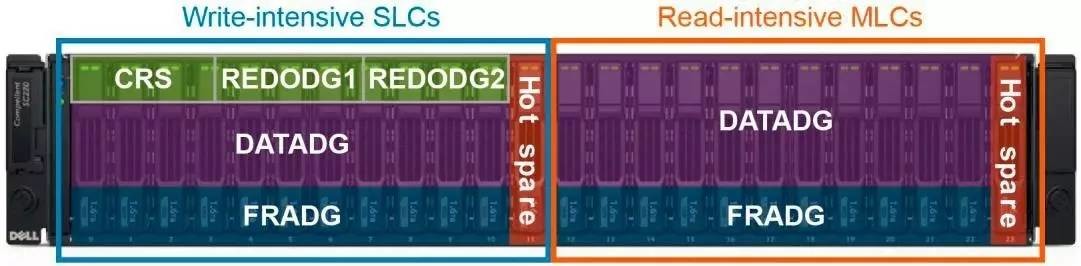

上图以DellSC系列的2U24盘位驱动器扩展柜为示例，介绍了自动分层存储的一种用法。

首先，DellSC支持SSD+HDD的混合存储分层，也支持读密集型+写密集型SSD的全闪存分层。如果是Oracle数据库，常规的DATADG和FRADG可以设置为自动调度，而写操作密集的RedologDG和CRS则可以固定放在写入优先的SSD分层以保障最好且稳定的性能。

回到本文的主题——教育云上来。比如虚拟桌面的黄金镜像（GoldenImage）是只读操作，放在读密集型SSD上就可以提供很好的性能。如果希望进一步改善写入性能和SSD的寿命，可以考虑添加写密集型SSD分层。
